連接器端面的檢測與清潔

連接器端面的檢測與清潔是光通信領域中非常重要的一項工作，因為器件端面的污染會導致光學信號的衰減，影響通信質量。因此光有源器件端面的檢測與清潔是確保光通信設備正常運行和信號傳輸質量的重要步驟。針對各種連接器類型，Dimension提供全套系列化的檢測與清潔解決方案。

解決方案 ??超高密度光纖連接器研發與制造

方案介紹

方案優勢

相關產品


方案介紹

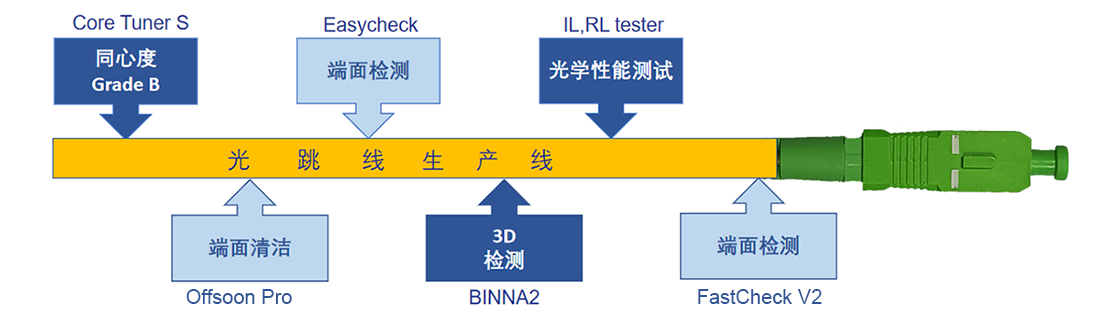

連接器端面的檢測與清潔是確保光通信設備正常運行和信號傳輸質量的重要步驟。以下是Dimension能夠提供的連接器端面的檢測與清潔解決方案：

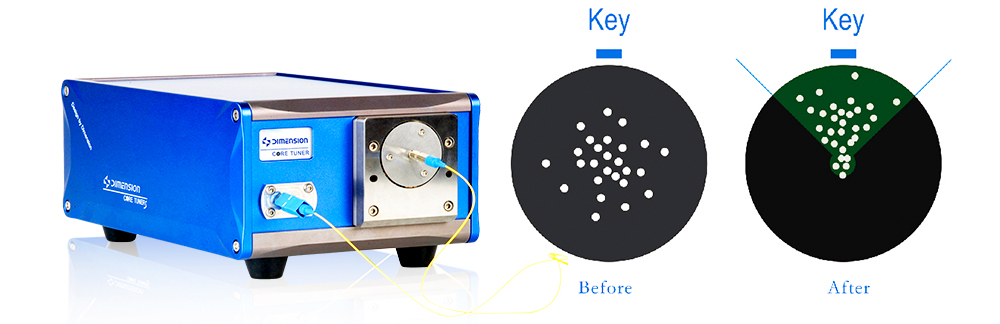

同心度測試：Core Tuner 調心儀數值準確、重復性高、自動化智能化、操作簡單方便、抗震能力強、經久耐用！不僅能測量組裝后的光纖連接器同心度，還能測試未組裝的插芯同心度，裸插芯的同心度，通過調整纖芯的偏向角、標識組裝位置，從而降低光纖連接器的損耗，使連接器的整體質量得到大大提升。


光學顯微鏡：使用高放大倍數的光學顯微鏡EasyCheck端面檢測儀系列產品，可以詳細檢查器件端面的情況。通過觀察器件端面的圖像，可以觀察端面的質量、缺陷、劃痕或其他問題。這是最簡單、直觀的方法，但有一定局限性，受操作人員的責任心及經驗影響。

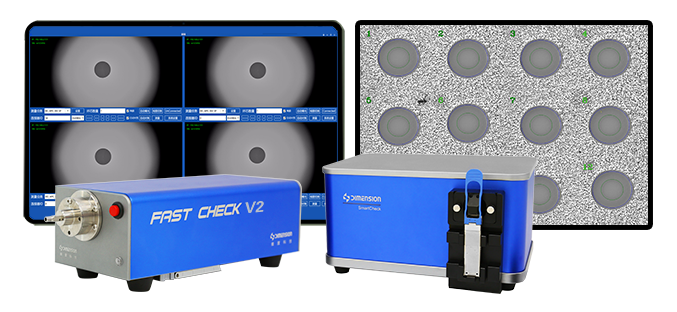

自動光學檢測儀：SmartCheck和FastCheck V2全自動端面檢測儀,使用自動化算法進行圖像處理和分析，能夠高效地檢測器件端面劃痕或缺陷等問題。可以提供更準確的檢測結果，利于分析管控質量，不受人員操作的因素影響，并節省人工檢查的時間和成本。

FastCheck V2主要優勢

? 主要針對單芯全自動測量
? 網絡傳輸數據
? 圖像質量清晰
? 一臺PC可以同時連接運行4臺FastCheck v2端檢儀
? 配合Offsoon Mark IV組成全自動化生產線

SmartCheck主要特性

? 主要針對多芯連接器

? 自動分析、自動判斷、自動對焦、自動切換光纖
? 測量 12 芯多芯連接器端面僅需 5 秒
? PC 與 APC 型連接器轉換便捷
? 多種夾具對應不同的產品的測試
? 生成詳細報告便于記錄數據

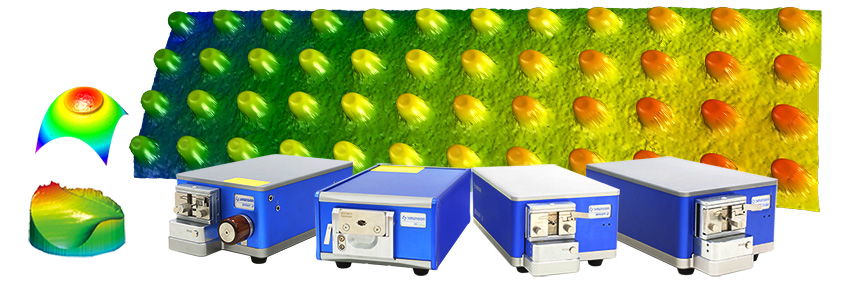

三維形貌檢測：維度科技在光纖端面3D檢測領域，是開創者，也是引領者，已形成系列化產品。

數年來專注研發干涉儀光學系統及結構設計，優秀的光學系統能夠提供圖像清晰度，使3D圖像還原更加真實準確，為數據計算的穩定性、準確性提供了可靠性，結構設計出全新、強健的防震系統，抗震性能提高，確保數據的穩定性。

端面三維形貌檢測解決方案包括：MT Pro單多芯一體干涉儀、FUTURE自動光纖端面5D干涉儀、SANA2、BINNA2自動光纖端面干涉儀、SANA MINI光纖端面干涉儀系列產品，JumperRun光纖連接器一站式測試儀,能滿足各種類型的連接器檢測，如SC, FC, ST, LC,MU, E2000?, MTP?/MPO, MT16/32, MT-RJ, MT, 裸插芯、裸光纖等。

主要優勢
? 干涉儀系列化產品行業領先
? 支持行業內各種連接器檢測
? 數據準確穩定性高
? 全自動應用簡便
? 支持數據庫傳輸

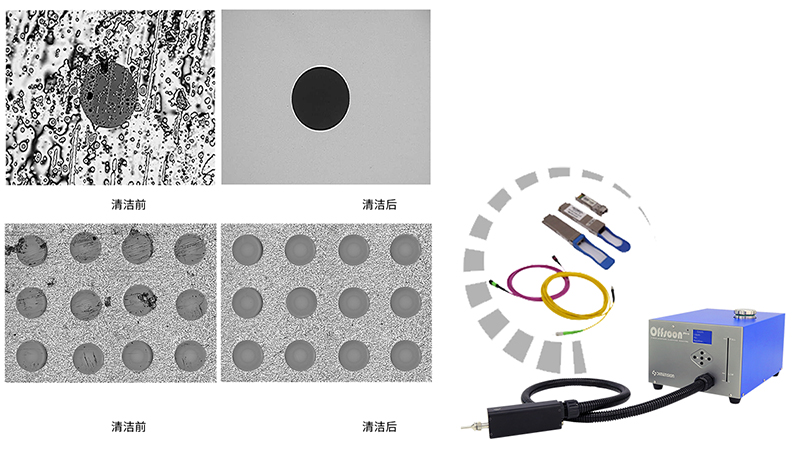

非接觸式清潔系統：Offsoon Pro光纖端面清洗機，配置高精密過濾系統，采用的是液體+氣體的清潔原理，快速溶解光纖端面上的污漬，噴射的無塵氣體將清潔液與油污漬一起吹走，整個清潔過程只需2秒，單次清潔效率高達98%以上。

主要優勢：

? 單次清潔效率高達98%
? 非接觸式，保護光端面
? 支持單、多芯光器件端面清潔
? 可應用于自動化清潔和檢測系統

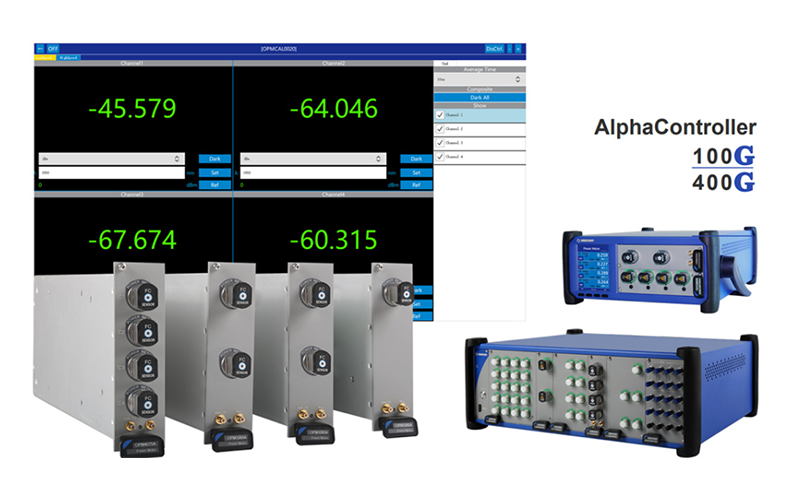

光功率檢測和光損耗測試：使用高速光功率計或衰減器檢測器件端面的輸出功率和衰減情況。通過與理論值或標準值進行比較，可以評估端面的質量，判斷是否需要清潔。高速光功率計系列模塊在原理設計和器件選擇上即確保了高速功率輸出又滿足高速下大動態范圍的需求。

主要優勢

高速模式下支持光功率探測范圍：+10dBm~-70dBm
支持850nm~1650nm波長范圍內任意波長設置
單模塊可提供1、2或者4路光功率探測統
連續功率刷新頻率最高可達10KHz（全量程）
高速模式下支持自動換檔采集測量
每通道可以存儲高達1000萬個功率值
支持多種觸發采集模式

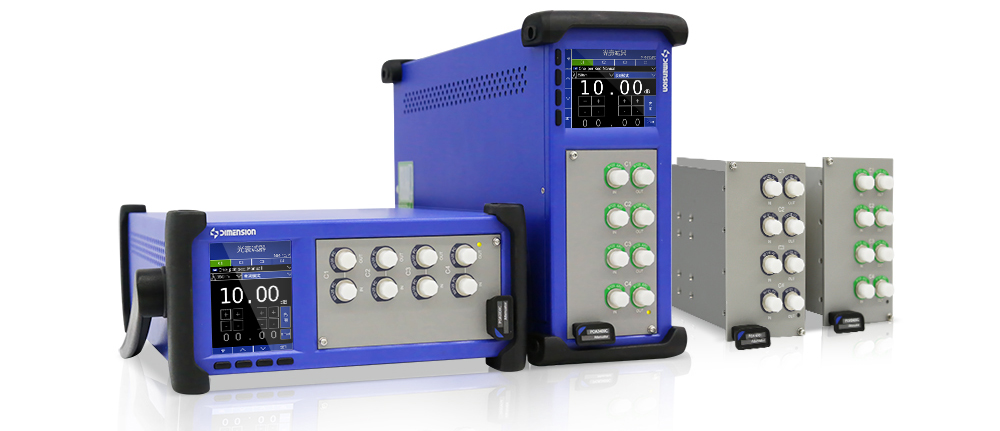

POA多模單模可編程光衰減器，可以同時提供多通道高精度的光路衰減，可靈活編程設定自動或者隨機衰減值，具有衰減精度高、波長范圍廣、衰減范圍大、轉換速度快、重復性和線性度好等出色的性能。

主要特性

多模環通量控制，多種光源檢驗標定
大衰減范圍（MM>55dB,SM>40dB）
更低的插入損耗，衰減速率提升200%
超高的衰減準確性和重復性
內置功率監控，三種控制模式

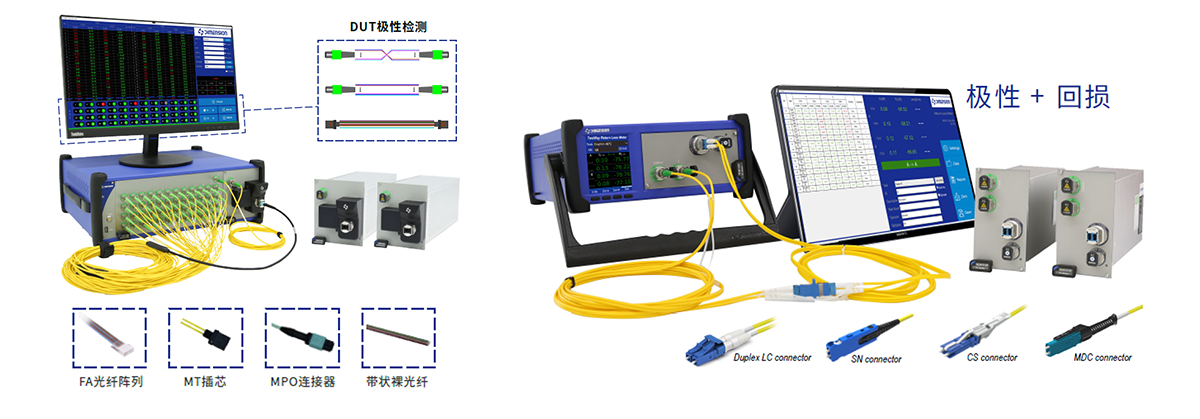

插回損測試是光纖通信領域中的一個重要測試項目，主要用于評估光纖連接器、適配器、光纖跳線等設備在連接時產生的光損。隨著光纖通信技術的發展和廣泛應用，對光纖連接的質量要求越來越高，插回損的測試顯然必不可少。

主要優勢：

適應全場景下的光無源器件插回損檢測；
測試速度快、測量范圍廣、測試精度高；
滿足單芯、雙聯、多芯光纖和單、多模測試需求；
基于FreeDesign平臺的模塊化設計，是目前業界系列最全的插回損測試解決方案，
并持續迭代新的衍生產品如可靠性測試插回損測試系統、多芯極性插回損測試儀等。


面臨的挑戰

在連接器研發生產制造及應用過程中，用戶面臨以下挑戰：

提升產品的質量和生產效率

如何降低成本。

減少對員工的依賴性。

易于維護、維護周期短、維護成本低。

個性化定制服務支持。

方案優勢

作為端面的檢測與清潔設備提供廠商，我們致力于提供整套解決方案，具有以下優勢：
端面檢測一站式全系列檢測產品，包括人工判斷和自動檢測兩大類，產品豐富，可滿足各種應用及自動化需求。
數據分析和報告：自動分析類端面檢測產品，提供強大的數據處理和分析軟件，幫助用戶對測試結果進行準確的數分析，并生成清晰、易讀的測試報告便于存檔記錄。
端面清潔系統：非接觸式清潔，避免端面二次損傷、降低清潔成本、易于操作。
服務至上：及時支持產品的相關維護及定制化需求。
