高速光模塊微連接
人工智能、數字現實、AI等的熱潮，正在推動網絡流量達到了前所未有的水平。云運營商需要在光學解決方案方面不斷創新，以支持帶寬增長需求。MT微連接跳線，具有傳輸穩定、可靠度高、可定制等優勢，可部署在QSFP-DD、QSFP、OSFP、QSFP+等光模塊中。隨著100G/200G/400G/800G的增長MT微連接跳線呈現翻倍增長，需要快速提高生產檢測效率。
方案描述
人工智能、數字現實、AI等的熱潮，正在推動網絡流量達到了前所未有的水平。云運營商需要在光學解決方案方面不斷創新，以支持帶寬增長需求。MT微連接跳線，具有傳輸穩定、可靠度高、可定制等優勢，可部署在QSFP-DD、QSFP、OSFP、QSFP+等光模塊中。隨著100G/200G/400G/800G的增長MT微連接跳線呈現翻倍增長，需要快速提高生產檢測效率。

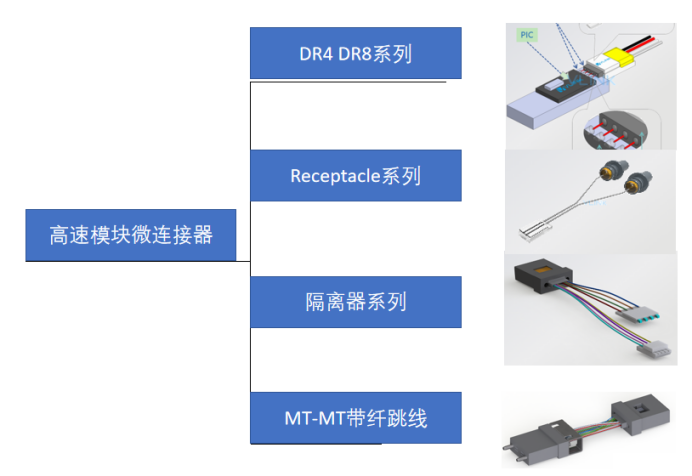

高速模塊微連接主要應用類型
Dimension經過多年的自主研發，針對高速光模塊微連接器，推出了一套智能、快速、高效、可靠的端面檢測與清潔整體解決方案。主要包括：端面清潔、端面缺陷檢測、端面3D形貌檢測、插回損性能測試。
Offsoon Pro光纖端面清洗機，不僅能夠清潔普通的MPO跳線，針對激光切割，光纖突出等特殊器件提供專業解決方案。采用噴射清潔液快速溶解油漬、污漬，隨后噴射無塵氣體將清潔液與油漬污漬一起吹起漂浮起，同時“吸收通道”瞬間將廢氣物吸走，達到使光纖一塵不存。
主要優勢 ? 非接觸式，保護光端面 ? 高精密的過濾系統 ? 單次清潔效率高達 98% ? 支持單、多芯光器件端面清潔 ? 可應用于自動化清潔和檢測系統 |
|
 | FA-1 光纖陳列端面檢測儀 ? 專業設計的夾具以及光學位移平臺 |
SmartCheck智能光纖端面檢測儀 ? 自動分析、自動判斷、自動對焦、自動切換光纖 ? 測量 12 芯多芯連接器端面僅需 5 秒 ? PC 與 APC 型連接器轉換便捷 ? 多種夾具對應不同的產品的測試 ? 生成詳細報告便于記錄數據 ? 開放API，便于第三方調用 |  |  |
三維形貌檢測MTPro單多芯一體干涉儀 | |
? 圖像分辨率高達 1.5μm ? 測量速度快，單芯 0.5s，12 芯 5s ? 采用 0.1nm 精度激光干涉儀標定，測量結果準確 ? 自動對焦、自動測量功能 自動調整校準參考鏡 | ? 測量 視場 4.3*3.3mm可測量單排 16 芯連接器 ? Ferrule 夾具外框定位 支持檢測單芯，多芯（2~72 芯） ? 0~8°夾具角度快速調節，無需更換夾具 ? 軟件操作界面更直觀 |
| |
RLM多芯插回損測試儀
基于光時域檢測原理實現回波損耗免纏繞測試，一體式設計可實現插入損耗、回波損耗同時測試。采用高速采樣電路和算法優化，雙波長測試速度小于12s。
| 主要優勢： ? 平臺+模塊化設計，應用擴展方便 ? RL免纏繞測試，單芯雙波長測試速度小于1s ? RL最低可檢測-75dB(單模) ? 最短測量光纖長度0.7米 ? 光功率計最低檢測功率-70dBm（不使用積分球） ? 豐富可互換，高可靠性探測器適配器接頭 |
解決方案相關產品
