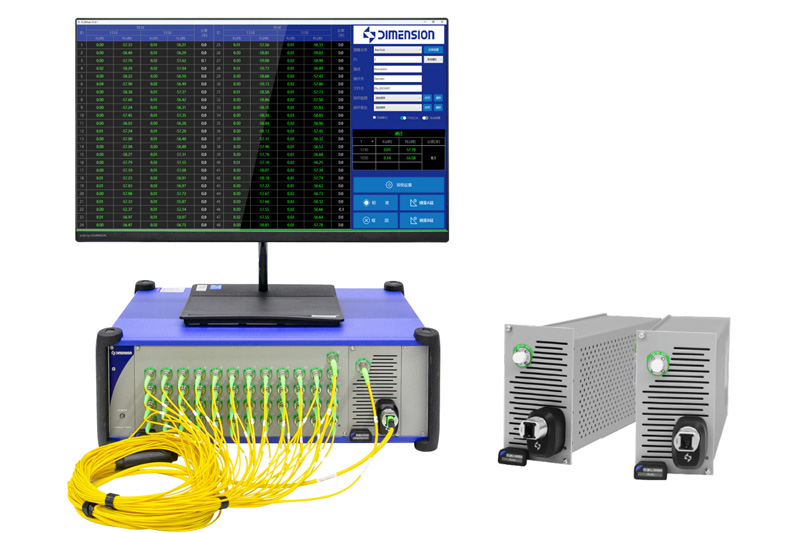

產品概述
Dimension多芯插回?fù)p測試儀采用高穩定度光源和高精度光功率計，實現免纏繞的回?fù)p測試和高速的插入損耗測試。單次單波長損耗檢測時間小于0.6s，最低能夠?qū)崿F(xiàn)-80dB的回波損耗探測。RLM包含單模與多模共6個測試波長(多模:850nm、1300nm，單模:1310nm、1490nm、1550nm、1625nm)，優化設計的積分球既可以測量密集多通道MTP/MPO連接器的損耗，也可以測量雙聯LC等器件上的損耗。RLM快速而準確的測量功能，是提高生產效率和品質管控的有效工具。
主要優勢
平臺+模塊化設計，應用擴展方便
RL免纏繞測試，單芯雙波長測試速度小于0.6s
RL最低可檢測-80dB(單模)
最短測量光纖長度0.7米
豐富可互換，高可靠性探測器適配器接頭
支持網絡、USB等多種控制方式
軟件UI簡潔明了，用戶易使用
自動保存測試數據報告，支持遠程控制
主要應用
跳線、連接器性能檢測
光無源器件性能檢測

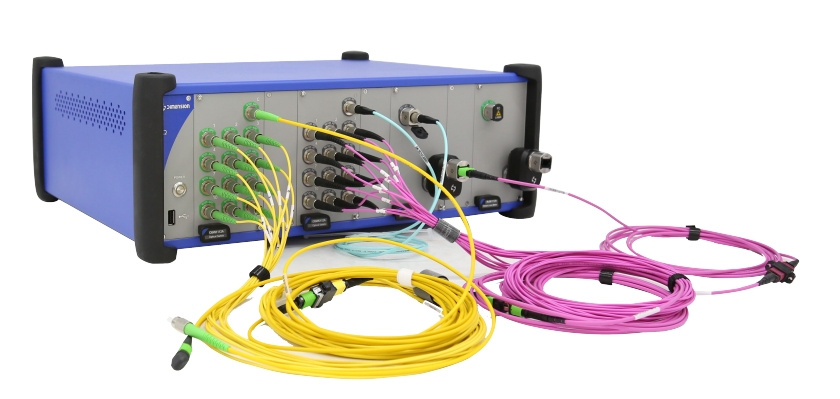

平臺+模塊化測試，應用擴展方便
維度科技的11槽位OMEGA通用光學測試平臺，可以兼容包含RLM系列插回?fù)p測試模塊在內的多種功能測試模塊具有可熱插拔、可編程、可擴展性強、易于維護和管理，綜合成本低等顯著優勢。
客戶可以根據自己的需求在單個OMEGA機箱內選配單模RLM模塊+多模RLM模塊以及配套的光開關(同一個機箱至多可實現24芯單模+多模RLM集成),從而實現較低成本的單多模一體化測試解決方案。

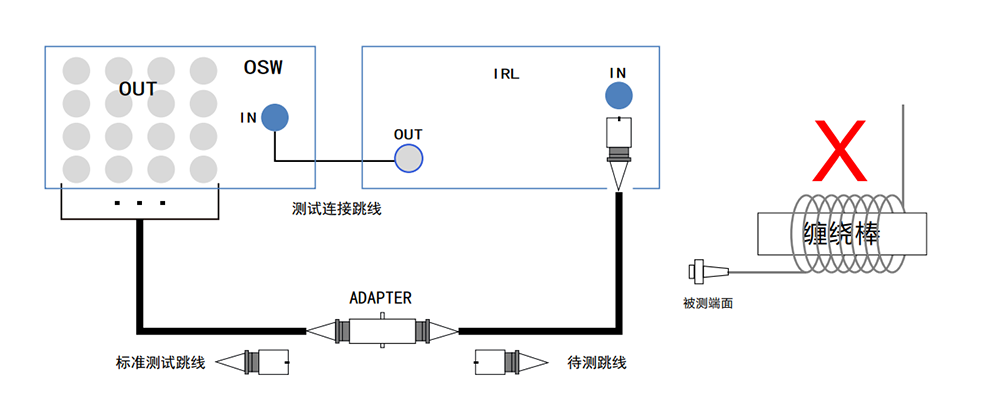

RL免纏繞測試，雙波長測試速度小于8s(MPO12)
基于光時域檢測原理實現回波損耗免纏繞測試，一體式設計可實現插入損耗、回波損耗同時測試。采用高速采樣電路和算法優化，雙波長測試速度小于8s(雙波長測試速度小于8s(快速測量模式下，MPO12單模雙波長測量速率小于7.2s，多模雙波長測量速率少于8s)。
RL最低可檢測-80dB(單模)，最短測量光纖長度0.7米
采用維度自研的高靈敏度探測電路以及優化的軟件算法，RL最低可實現-80dB(單模)的檢測，可滿足高性能跳線（SM/APC）的檢測需求。

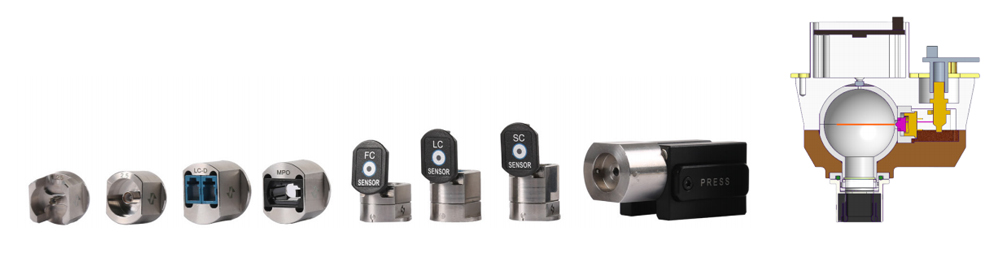

豐富可互換，高可靠性探測器適配器接頭
為滿足客戶的不同需求，維度開發了一系列豐富可互換，高可靠性探測器適配器接頭，使用方便，優化設計的積分球，兼容MPO連接器+雙聯LC連接器，一次測試無需重復插拔。
軟件UI簡潔明了，用戶易使用
根據不同客戶的使用反饋，優化設計的軟件UI簡潔明了。用戶可根據自定義設置測試報告，可自動保存上傳測試數據以及報告。

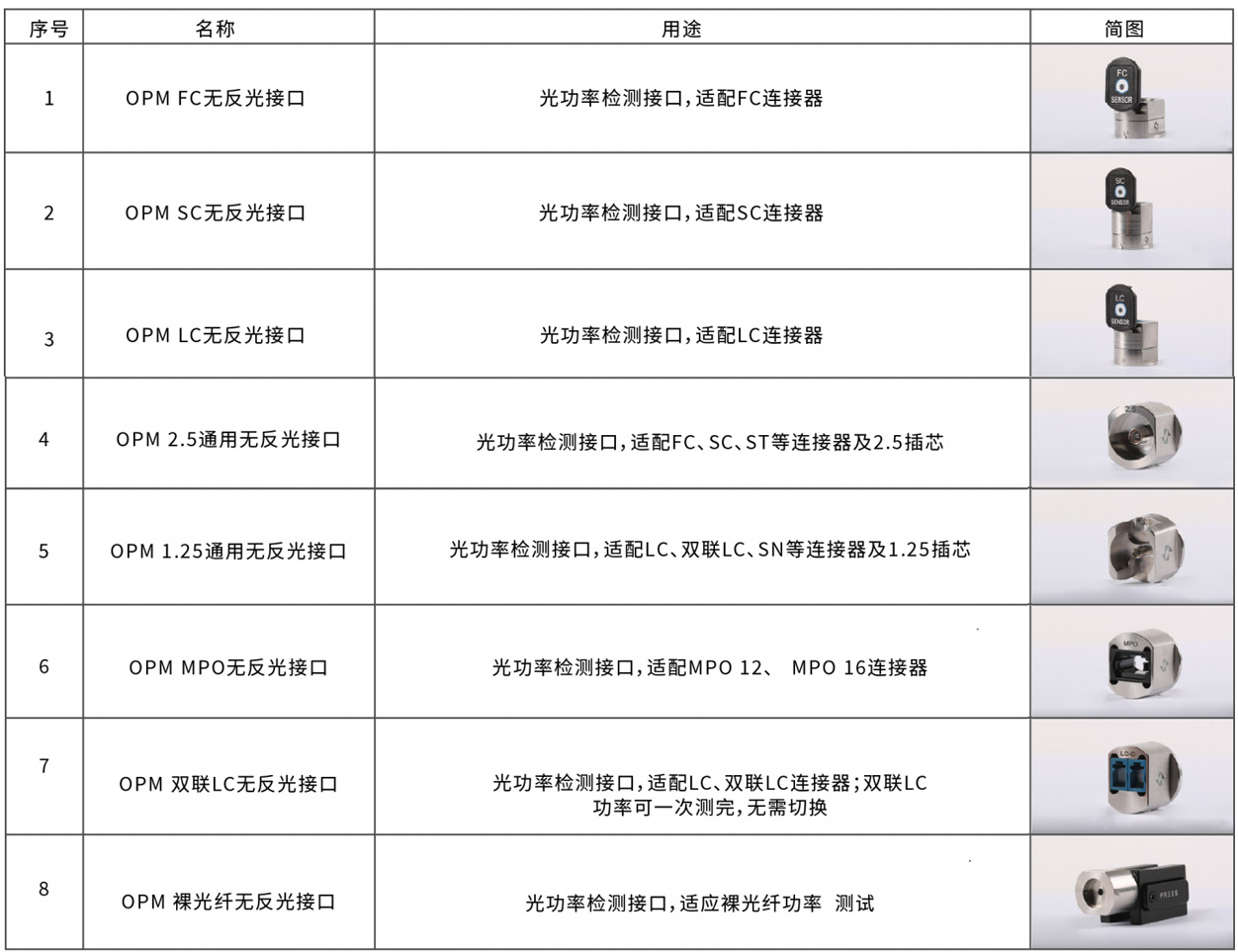

接口選型表
性能參數
| 產品基本型號 | RLM-HP-1412A-1FA-24 | RLM-HP-5456A-1FA-24 | RLM1412A-1FA-24 | RLM5456A-1FA-24 | RLM-L-1412A-1FA-24 | RLM-L-5456A-1FA-24 | |
| 產品系列 | 高性能 | 高性能 | 專家版 | 專家版 | 標準版 | 標準版 | |
| 光源 | 光纖類型 | SM 9/125 | MM 50/125 | SM 9/125 | MM 50/125 | SM 9/125 | MM 50/125 |
| 光源波長 | 1310/1550nm | 850/1300nm | 1310/1550nm | 850/1300nm | 1310/1550nm | 850/1300nm | |
| 光源類型 | Laser | LED/Laser | Laser | LED/Laser | Laser | LED/Laser | |
| 環通量標準 | NA | IEC-61280-4-1 | NA | IEC-61280-4-1 | NA | IEC-61280-4-1 | |
| 插損 | 插損穩定性* | 168h,±0.02db | ±0.01dB(<0.5H) ±0.02dB(<8H) | ±0.02dB(<0.5H) ±0.03dB(<8H) | |||
| 重復性* | ±0.02dB | ||||||
| 插損測試精度* | 0~1dB:±0.02dB 1~10dB:±0.1dB 10~15dB:±0.5dB | 0~1dB:±0.02dB 1~10dB:±0.1dB 10~15dB±0.5dB | 0~1dB:±0.02dB 1~10dB:±0.1dB 10~15dB:±0.5dB | 0~1dB:±0.02dB 1~10dB:±0.1dB 10~15dB±0.5dB | 0~1dB:±0.02dB 1~10dB:±0.1dB 10~15dB:±0.5dB | 0~1dB:±0.02dB 1~10dB:±0.1dB | |
| 回?fù)p | 回?fù)p測試范圍* | -30～-80dB | -15～-60dB | -30～-80dB | -15～-60dB | -30～-72dB | -15～-55dB |
| 回?fù)p測試精度* | -30～-70dB:±1.0dB -70～-75dB:±2.0dB | -15～-50dB:±1.0dB -50～-55dB:±2.0dB | -30～-70dB:±1.0dB -70～-75dB:±2.0dB | -15～-50dB:±1.0dB -50～-55dB:±2.0dB | -30～-65dB:±1.0dB -65～-70dB:±2.0dB | -15～-50dB:±1.0dB -50～-55dB:±2.0dB | |
| 其它 | 光纖長度(最短) | DUT RL(兩端)<-50db:0.7米；dut>-50dB:1.5米 | |||||
| 單次測量時間 | HP<1.0s per channel(<1.0s每通道) Lite/Pro<1.1s per channel(<1.0s每通道) | ||||||
| 顯示分辨率 | 0.01dB | ||||||
| 主機 部分 | 工作電源 | AC90~260V/50HZ | |||||
| 開機穩定時間 | 30分鐘(存儲與使用溫度一致)90分鐘(存儲與使用溫度不一致) | ||||||
| 工作溫度 | 10°C~40°C | ||||||
| 存儲溫度 | -40°C~70°C | ||||||
| 尺寸 | ALPHA機箱：359mm×274mm×115mm;OMEGA機箱：462mm×374mmX171mm | ||||||
| *相關參數默認測試條件：設備熱機30min; 環境溫度23+/-1℃;FC/PC 單芯跳線。如果使用多芯線材驗證，則參數中需增加光開關帶來的誤差變量(+/-0.03dB)。 | |||||||

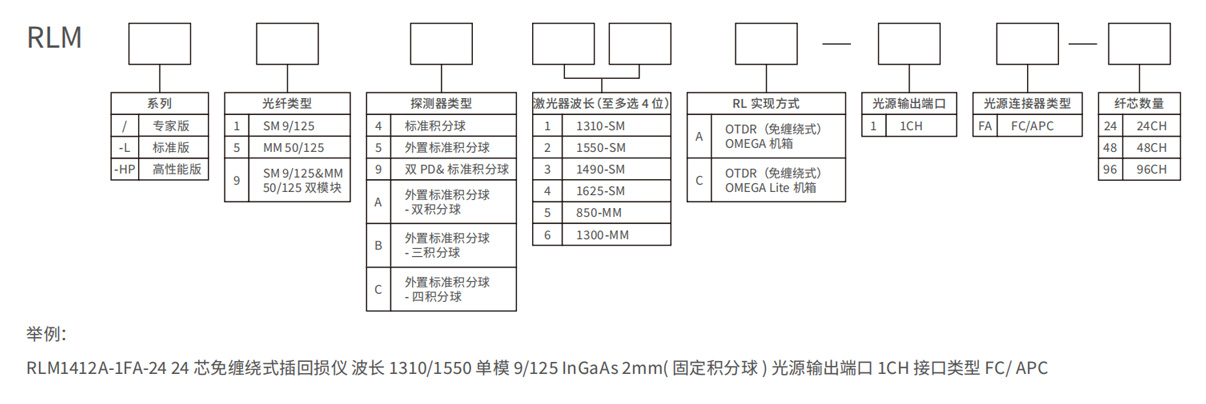

訂購信息
備注信息：
RL 實現方式 A 型號支持雙激光器波長，兩位數字編碼分別代表兩個激光器波長，客戶可在列表中選擇激光器波長或者定制激光器波長。A/B 型號支持 4個波長 or 紅光，激光器波長需選擇 XX。
如需要激光器波長數大于2，則順延任意位；編碼前兩位數字為光源光纖類型和探測器種類，第三位開始為波長，并由 RL 實現方式的字母代碼區分截止。
如單模24芯可靠性測試系統 波長1310/1550/1625單模9/125 InGaAs2mm( 固定積分球 ) 光源輸出端口1CH 接口類型 FC/APC 型號命名為：RLM14124A-1FA-24
單多模一體插回?fù)p命名則需要添加兩個光源連接器類型，如 :24芯單多模一體免纏繞插回?fù)p測試儀 波長 1310/1550/1625/850/1300單模出光口為 FC/APC, 多模出光口為 FC/PC, 型號命名為：RLM7412456A-1FA/1FP-24。
