產品概述

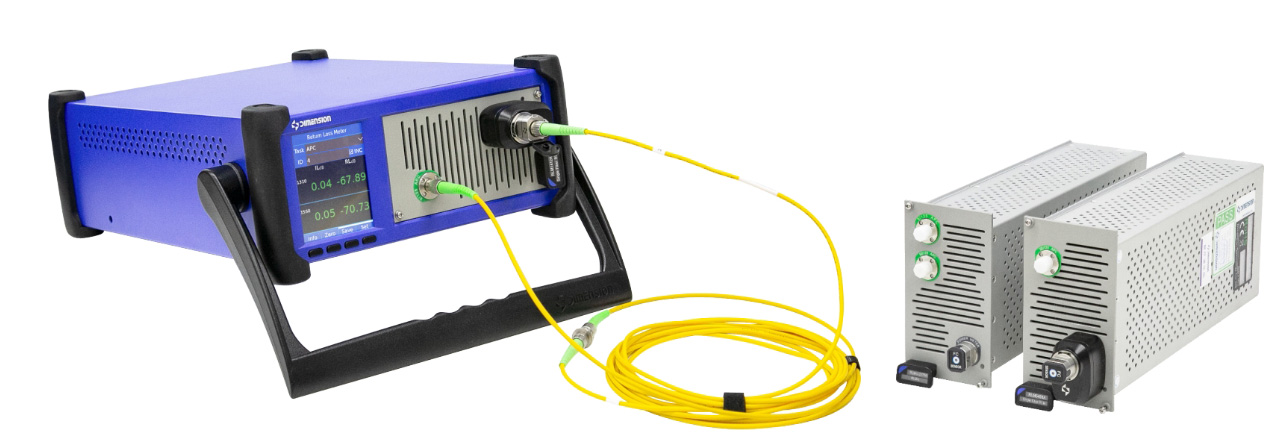

Dimension單芯插回損測試儀采用高穩定度光源和高精度光功率計，實現免纏繞的回損測試和高速的插入損耗測試。單次雙波長損耗檢測時間小于0.6s，最低能夠實現(-80dB專家版,-75db標準版)的回波損耗探測。RLM包含單模、多模可拓展的測試波長(多模:850nm、980、1300nm;單模:1270nm、1310nm、1490nm、1550nm、1625nm等)，并可根據客戶需求自定義波長組合。
主要優勢
· 平臺+模塊化設計，應用擴展方便
· RL免纏繞測試，雙波長測試速度小于0.6s
· RL最低可檢測-80dB(單芯單模)
· 最短測量光纖長度0.7米
· 豐富可互換，高可靠性探測器適配器接頭
· 支持按鍵、觸摸、網絡，USB等多種控制方式
· 自動保存測試數據報告，支持遠程控制
主要應用
跳線、連接器性能檢測
光無源器件性能檢測
平臺+模塊化設計，應用擴展方便

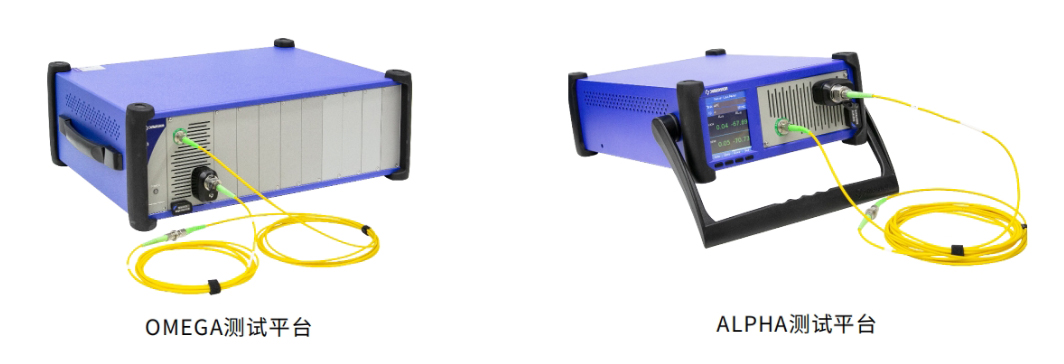

維度科技的通用光學測試平臺，提供了一整套的光學測試解決方案，包含雙槽位ALPHA測試平臺和11槽 位OMEGA測試平臺，可以兼容包含RLM插回損測試模塊在內的多種功能測試模塊，具有可熱插拔、可編程、可擴展性強、易于維護和管理、綜合成本低等顯著優勢。支持網絡、USB、觸摸屏和實體按鍵等多種控制方式。
客戶后續可購置其他功能模塊進行功能擴展，例如可以擴展連接光開關、光衰減器、穩定光源、誤碼儀、高速光功率計等功能測試模塊，可以實現對光器件等產品多種光學性能的一站式測試。
RL免纏繞測試，雙波長測試速度小于1.2s

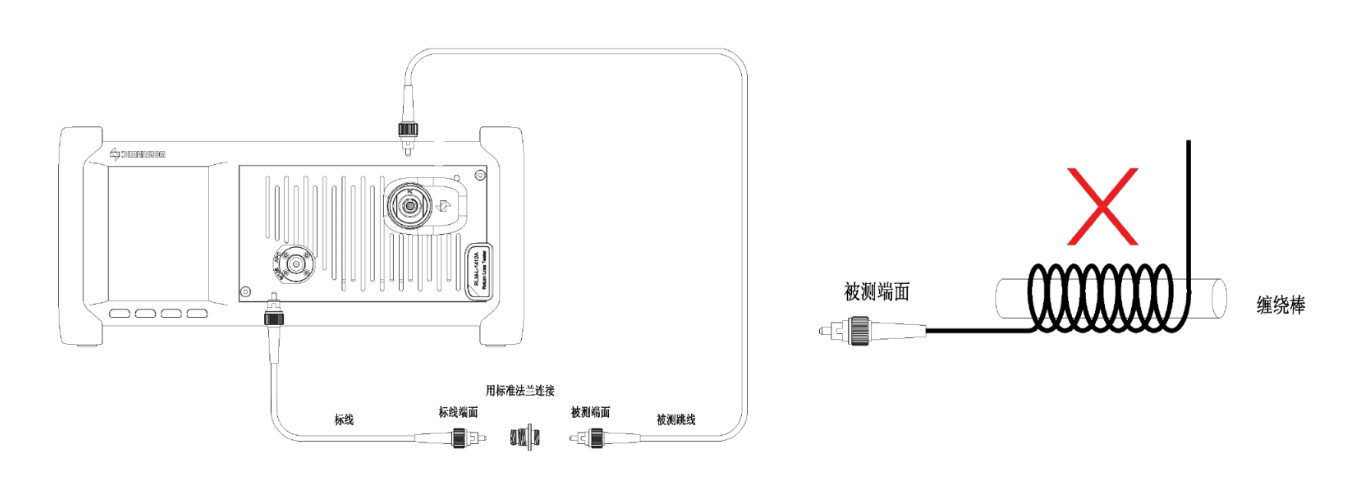

基于光時域檢測原理實現回波損耗免纏繞測試，一體式設計可實現插入損耗回波損耗同時測試。采用高速采樣電路和算法優化，雙波長測試速度小于1.2s。
RL最低可檢測-80dB(單芯單模)，最短測量光纖長度0.7米
采用維度自研的高靈敏度探測電路以及優化的軟件算法，RL最低可實現-80dB(單芯單模)的檢測，可滿足高性能單模跳線（SM/APC）的檢測需求。
豐富可互換，高可靠性探測器適配器接頭
為滿足客戶的不同需求，維度開發了一系列豐富可互換，高可靠性探測器適配器接頭，使用方便，優化設計的積分球，兼容MPO連接器+雙聯LC連接器，一次測試無需重復插拔。
自動保存測試數據報告

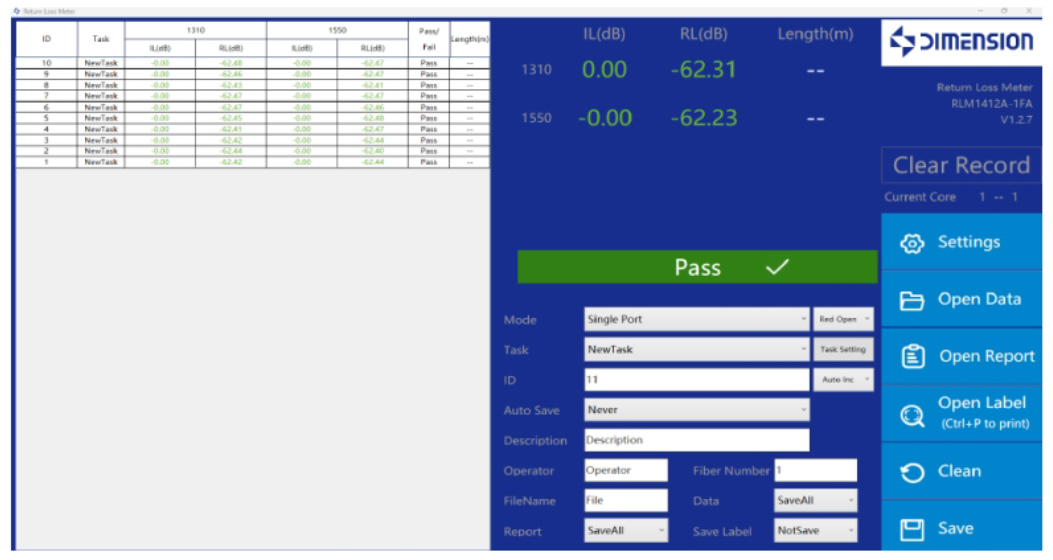

用戶可自定義設置測試報告，可自動保存上傳測試數據以及報告。
性能參數
| 產品基本型號 | RLM-HP-1412A-1FA | RLM-HP-5456A-1FA | RLM1112A-1FA | RLM5156A-1FA | RLM-L-2175A-2FA | RLM-L-5156A-1FA | |
| 產品系列 | 高性能 | 高性能 | 專家版 | 專家版 | 標準版 | 標準版 | |
| 光源 | 光纖類型 | SM 9/125 | MM 50/125 | SM 9/125 | MM 50/125 | SM 9/125 | MM 50/125 |
| 光源波長 | 1310/1550nm | 850/1300nm | 1310/1550nm | 850/1300nm | 1310/1550nm/850 僅插損 | 850/1300nm | |
| 光源類型 | Laser | LED/Laser | Laser | LED/Laser | LED/Laser | LED/Laser | |
| 環通量標準 | NA | IEC-61280-4-1 | NA | IEC-61280-4-1 | IEC-61280-4-1 | IEC-61280-4-1 | |
| 插損 | 插損穩定性* | 168h,±0.02db | ±0.01dB(<0.5H) ±0.02dB(<8H) | ±0.02dB(<0.5H) ±0.03dB(<8H) | |||
| 重復性* | ±0.02dB | ||||||
| 插損測試精度* | 0~1dB:±0.02dB 1~10dB:±0.1dB 10~15dB:±0.5dB | 0~1dB:±0.02dB 1~10dB:±0.1dB 10~15dB±0.5dB | 0~1dB:±0.02dB 1~10dB:±0.1dB 10~15dB:±0.5dB | 0~1dB:±0.02dB 1~10dB:±0.1dB 10~15dB±0.5dB | 0~1dB:±0.02dB 1~10dB:±0.1dB 10~15dB:±0.5dB | 0~1dB:±0.02dB 1~10dB:±0.1dB 10~15dB±0.5dB | |
| 回損 | 回損測試范圍* | -30～-80dB | -15～-60dB | -30～-80dB | -15～-60dB | -30～-72dB | -15～-55dB |
| 回損測試精度* | -30～-70dB:±1.0dB -70～-75dB:±2.0dB | -15～-50dB:±1.0dB -50～-55dB:±2.0dB | -30～-70dB:±1.0dB -70～-75dB :±2.0dB | -15～-50dB:±1.0dB -50～-55dB:±2.0dB | -30～-65dB:±1.0dB -65～-70dB:±2.0dB | -15～-50dB:±1.0dB -50～-55dB:±2.0dB | |
| 其它 | 光纖長度(最短) | DUT RL(兩端)<-50dB:0.7米 DUT RL(兩端)>-50dB:1.5米 | |||||
| 單次測量時間 | HP<1.0s per channel(<1.0s每通道) Lite/Pro<1.1s per channel(<1.0s每通道) | ||||||
| 顯示分辨率 | 0.01dB | ||||||
| 主機 部分 | 工作電源 | AC90~260V/50HZ | |||||
| 開機穩定時間 | 30分鐘(存儲與使用溫度一致)90分鐘(存儲與使用溫度不一致) | ||||||
| 工作溫度 | 10°C~40°C | ||||||
| 存儲溫度 | -40°C~70°C | ||||||
| 尺寸 | ALPHA機箱：359mm×274mm×115mm;OMEGA機箱：462mmX374mmX171mm | ||||||
| *相關參數默認測試條件：設備熱機30min; 環境溫度23+/-1°℃;FC/PC 單芯跳線。如果使用多芯線材驗證，則參數中需增加光開關帶來的誤差變量(+/-0.03dB)。 | |||||||

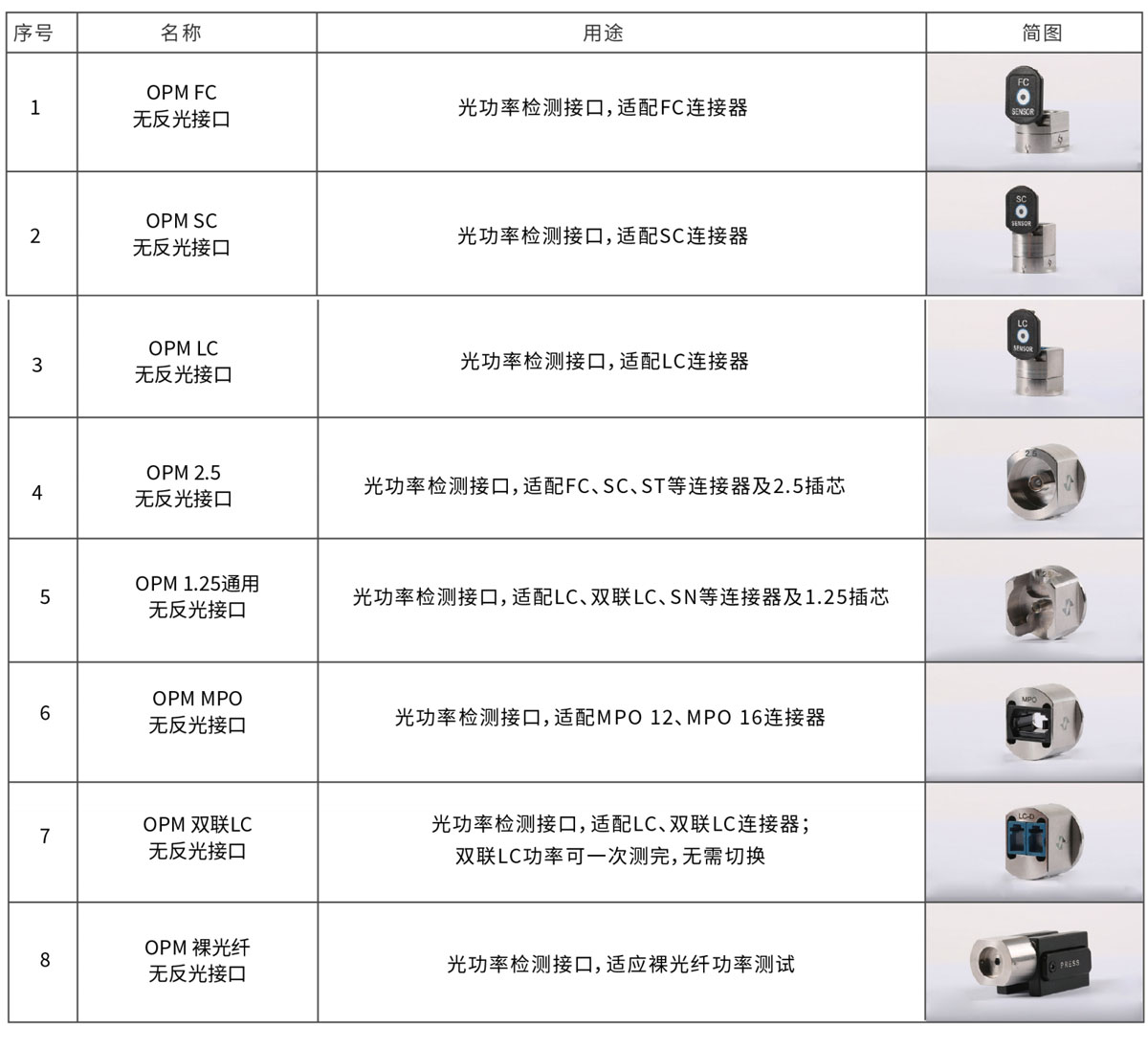

接口選型表

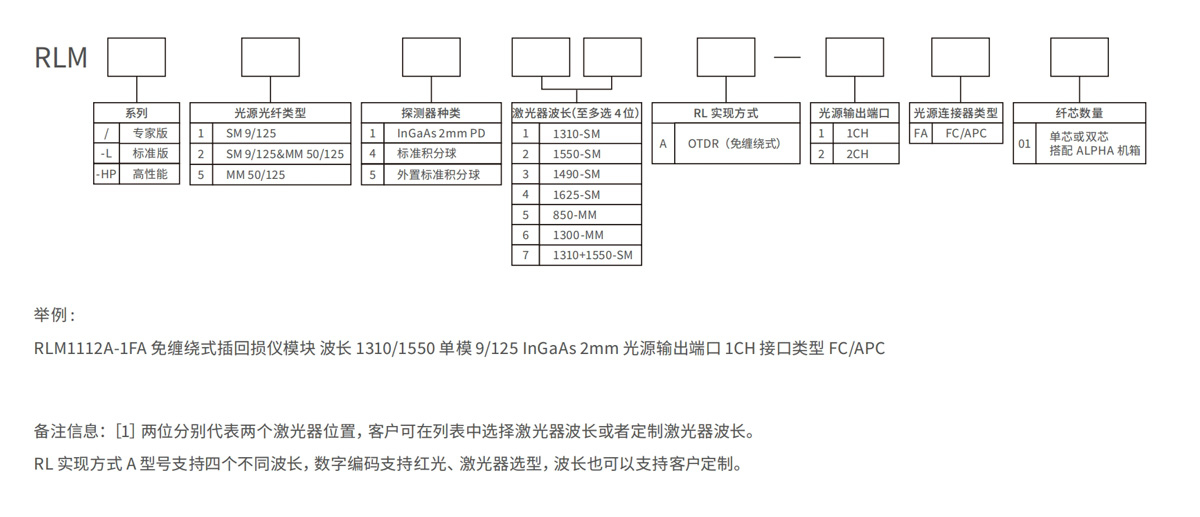

訂購信息
