產品概述
BINNA2是維度科技研發的一款自動檢測干涉儀，該設備繼承了維度科技多年的干涉儀豐富經驗，在SANA2的基礎上增加了自動對焦和自動校對等功能，是單芯干涉儀功能集大成者。 BINNA2采用全新的軟件設計、全新的夾具平臺結構和夾具結構設計,進一步提升了設備的抗震能力； 夾具的使用壽命以及測量穩定性也空前提升。
主要特性
光纖高度達 -1000~1000nm
角度自動調節
自動對焦、自動校對、一鍵測量
0.5s 完成單個連接器測試
抗震性能力強
主要應用
用于拋光和組裝過程中檢查光纖插芯，跳線，尾纖和裸光纖。

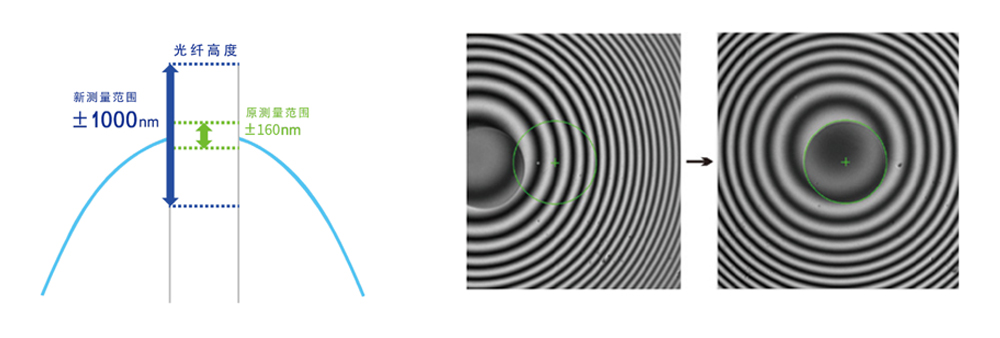

-1000~1000nm 光纖新高度
BINNA2 自動檢測干涉儀采用全新光路設計， 光纖高度測量范圍高達 -1000~1000nm，適合各種復雜工況的使用。
夾具自動居中功能
BINNA2 干涉儀夾具采用全新設計，安裝在干涉儀上后無需做任何硬件調整，只需在軟件界面上點擊”圖像居中”按鈕，軟件將自動導引完成定位光標的定位工作。
一鍵測量
BINNA2 夾具平臺正面配備了一鍵測量快捷鍵，夾具鎖緊感應結構能夠自動獲取當前夾具的鎖緊狀況，在每次夾具鎖緊時軟件進行自動測量。

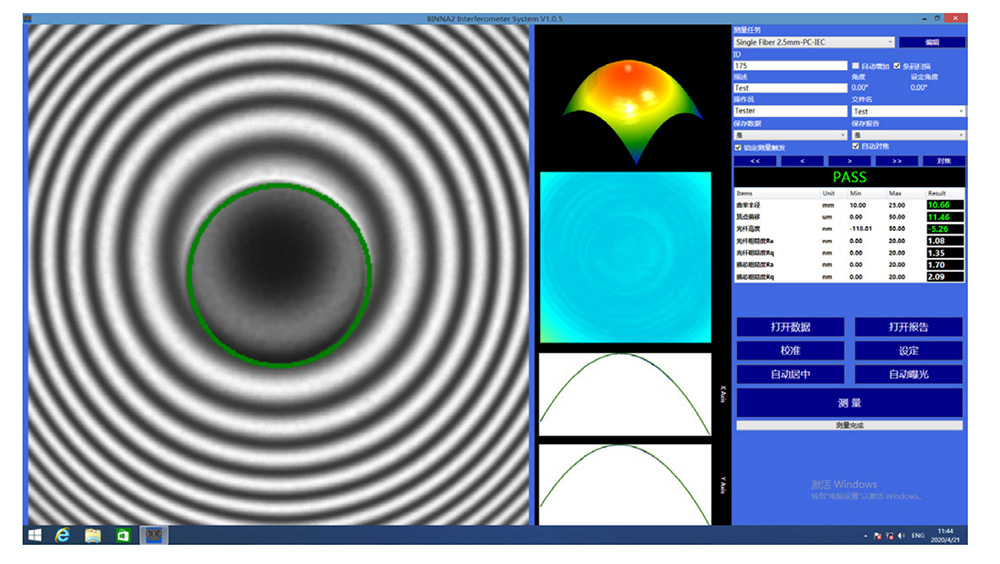

全自動對焦、全自動校準
BINNA2 采用維度最新的軟硬件平臺，在 SANA2 的基礎上增加了自動對焦和自動校對等功能，讓整個測量過程 100% 自動完成。
極快的檢測速度
BINNA2 優秀的軟硬件設計極大的提高了測試的速度，能夠在 1.5s 內完成 包含端面分析與表面形貌測量的工作，最快可在 0.5s 內完成單個連接器的測試。

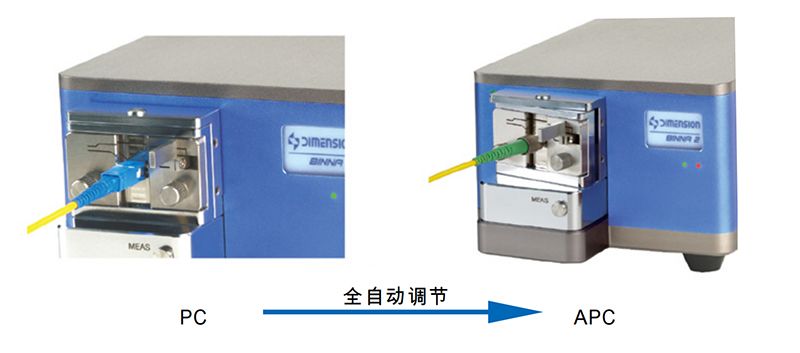

角度自動調節
BINNA2 實現 0~12°超廣角度的全自動調節，0.003°的調節精度讓 APC 角度測量更加精準。
自適應鎖緊力度的夾具設計
BINNA2 夾具采用自適應鎖緊力度的結構設計，依靠彈簧自動調節鎖緊陶瓷插芯的力度，保證每次鎖緊力度一致，減少夾具的磨損并延長使用壽命。

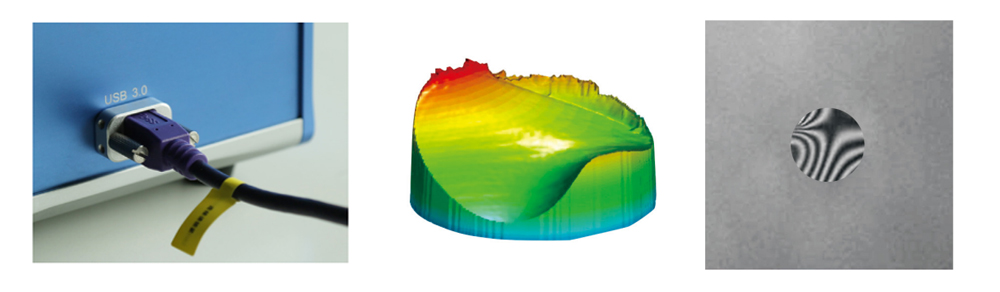

穩定的數據連接及無與倫比的抗震性能
BINNA2 沿用干涉儀系列的鎖緊式 USB 3.0 數據線，保證任何情況下都有穩定高速的 數據連接 ; 獨特的硬件結構設計，能搞保證 在震動極大的工廠環境中依然能夠獲得穩定的測試結果和測量精度。
裸光纖切割角度測量
維度科技根據客戶需求在 BINNA2 集成了多 種產品測量功能。BINNA2 可以測試光纖的切割角度。
性能參數
| 參數 | 測量范圍 | 重復性 | 再現性 |
| 曲率半徑 (mm) | 3~Flat | ±0.3% | ±0.5% |
| 頂點偏移 (um) | 0~250 | ±0.5 | ±1.5 |
| 光纖高度 (nm) | -1000~1000 | ±1 | ±2 |
| 角度(°) | 0~12 | ±0.01 | ±0.015 |
| 端面分辨率 | 0.29um | ||
| 連接方式 | USB 3.0 | ||
| 電源電壓 | DC 24V | ||
| 體積 | 283mm*150mm*108mm | ||
* 再現性：重復插拔 50 次計算后獲取的 sigma 數值重復性：不插拔重復測量 50 次計算后獲取 sigma 數值
