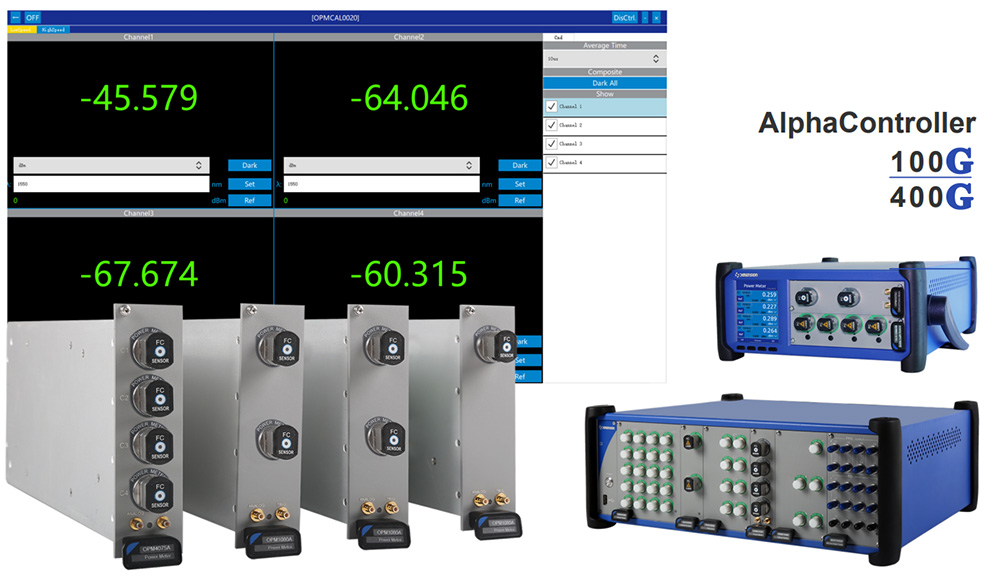

產品概述
當光功率高速變化時，準確快速捕捉到光功率值，對于光功率計是一個極大地挑戰。傳統光功率計無法滿足高速準確的測量需求時，為此高速光功率計應運而生。傳統光功率計為了測量數值的準確性和大動態范圍的需求，在功率值積分上和量程切換上都占用了大量的時間，所以不能快速而準確地輸出有效的光功率值，因此它無法滿足高速自動化測試系統及高速監控系統等場景的應用需求。
維度科技高速光功率計系列模塊在原理設計和器件選擇上即確保了高速功率輸出又滿足高速下大動態范圍的需求。它具有批量采集工作模式和觸發采集模式,最高可提供10KHz的高速連續采集，動態范圍可達+10dBm~-70dBm，并且配置了1000萬個測量數據的儲存深度（每通道，配合可調諧光源產品，為無源器件（DWDM,AWG,WSS等器件）的快速掃描測試提供了一種高效率、高性能的測試解決方案。
主要優勢
連續功率刷新頻率最高可達10KHz（全量程）
高速模式下支持自動換檔采集測量
每通道可以存儲高達1000萬個功率值
支持連續觸發采集模式
支持單次觸發批量采集模式
支持固定檔位設置
用戶可配置的模擬輸出
高速模式下支持光功率探測范圍：+10dBm~-70dBm
支持850nm~1650nm波長范圍內任意波長設置
單模塊可提供1、2或者4路光功率探測統
主要應用
無源器件（DWDM,AWG,WSS等器件）波長高速掃描測試
光有源器件/無源器件偏振相關性高速掃描測試
光纖傳感領域光信號的快速捕捉
快速耦合自動化測試系統
光芯片快速測試系統
自動化高速測試系統
光網絡光信號監測系統
科研實驗室

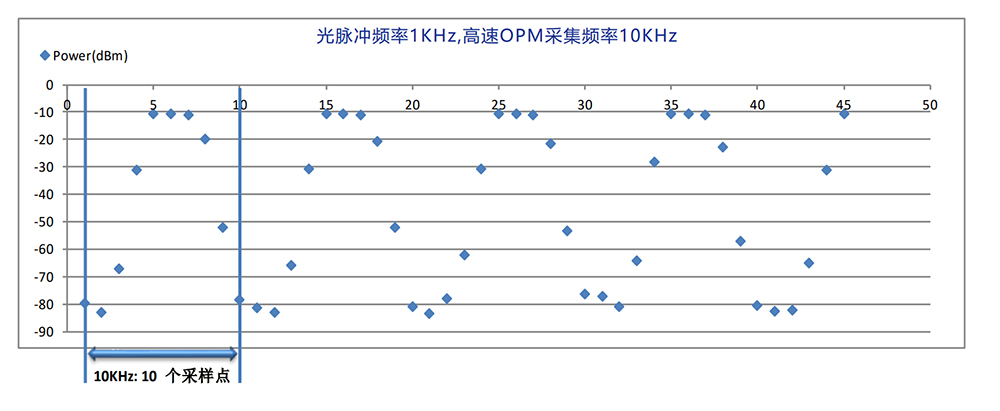

連續功率刷新頻率最高可達10KHz（全量程）
高速光功率計對光信號瞬間波動以及噪聲的快速采集測量，還原信號的波動細節，表征光信號的連續變化。

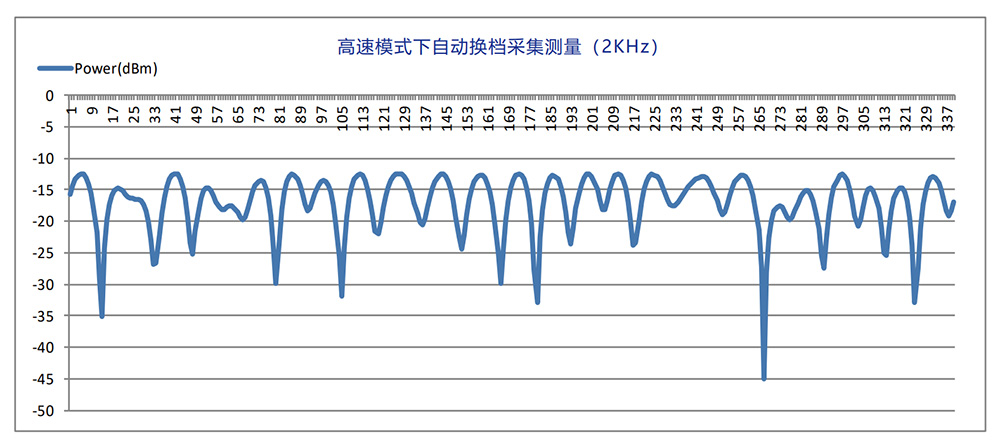

高速模式下支持自動換檔采集測量
高速模式下提供快速自動換擋采集，對于大動態范圍場景下功率變化的準確采集和測量是十分重要的。
每通道可以存儲高達1000萬個功率值

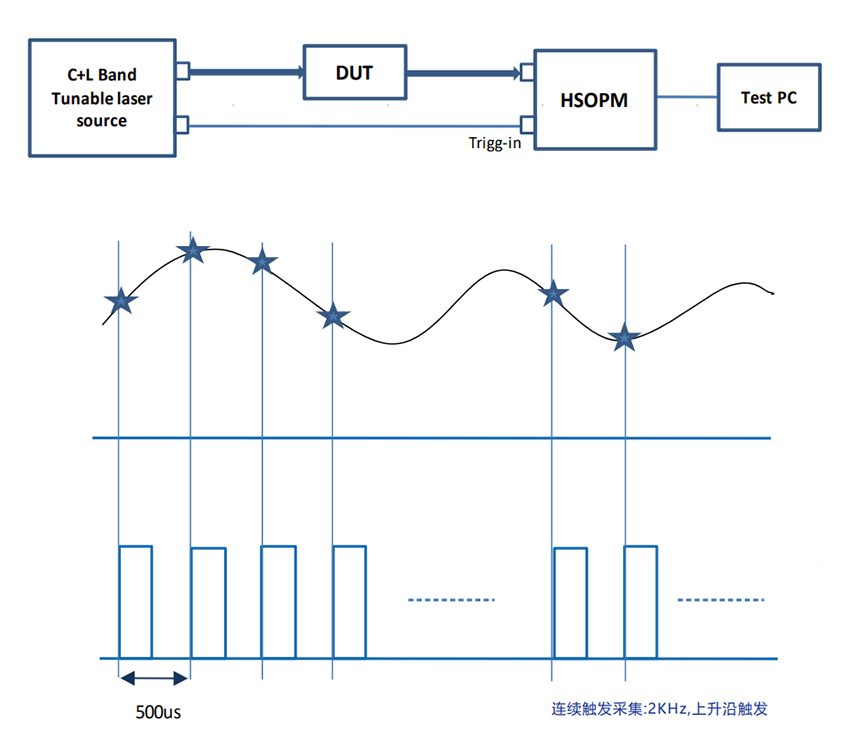

支持連續觸發采集模式
用戶可配置的觸發輸入端口（trigg-in）用戶可以根據自己的測試需要，將外部觸發信號（可調諧光源）與功率計trigg-in端口相連，實現連續觸發采集，同步觸發+采集記錄數據。

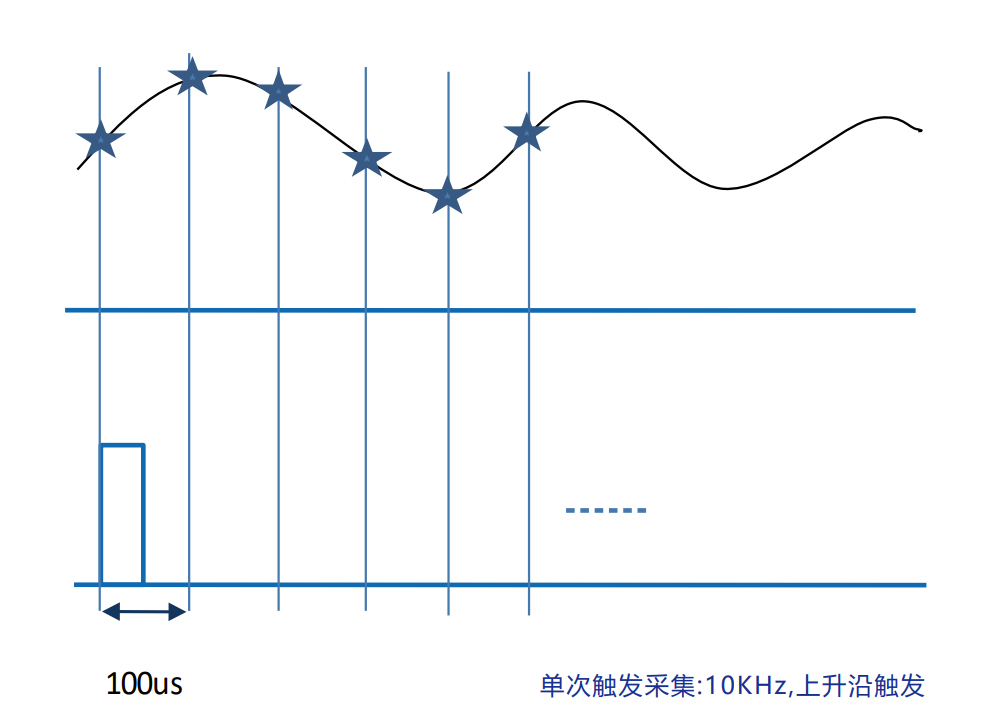

支持單次觸發批量采集模式
用戶可以根據自己的測試需要，將外部觸發信號與功率計trigg-in端口相連，實現單次觸發批量采集功能。
支持固定檔位設置
固定檔位設置可以更快速地實現高速采集,對大動態范圍數據采集響應時間更短.更容易捕捉到信號的瞬態變化。

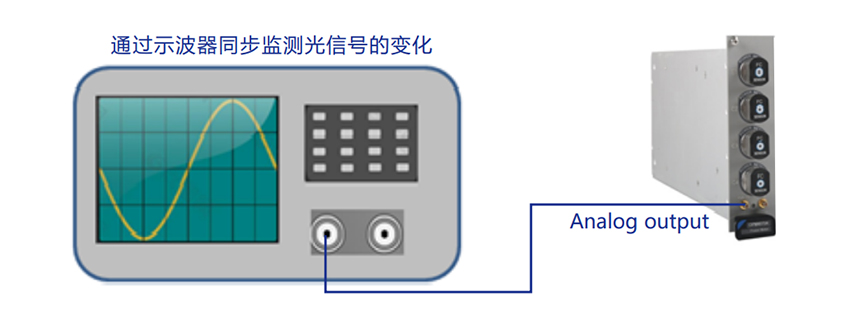

用戶可配置的模擬輸出
用戶可以利用模擬輸出端口（Analog output）與電示波器相連，實現采集數據信號的同步觀測。

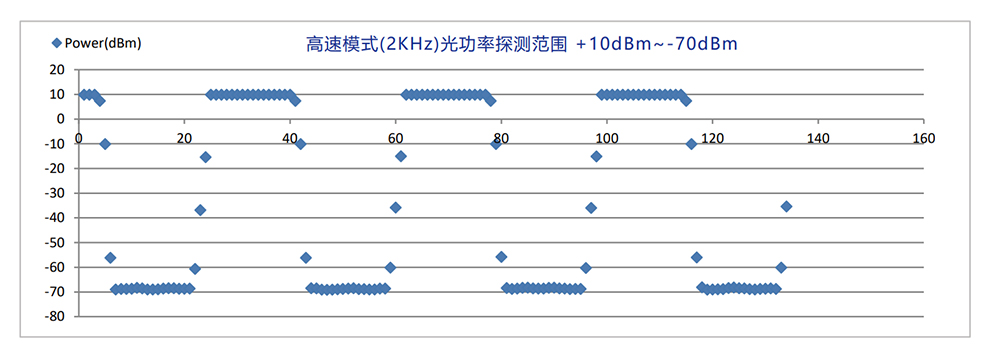

高速模式下支持光功率探測范圍：+10dBm~-70dBm

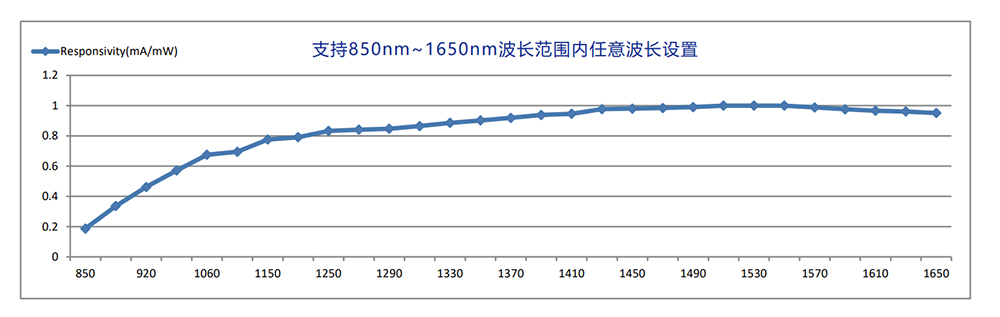

支持850nm~1650nm波長范圍內任意波長設置
為了確保850nm~1650nm范圍內任意波長下，功率測量的準確度，維度科技對不同波長光源進行了精確標定。因此我們的功率計支持用戶進行任意波長設置并且確保了功率的準確性。
典型應用

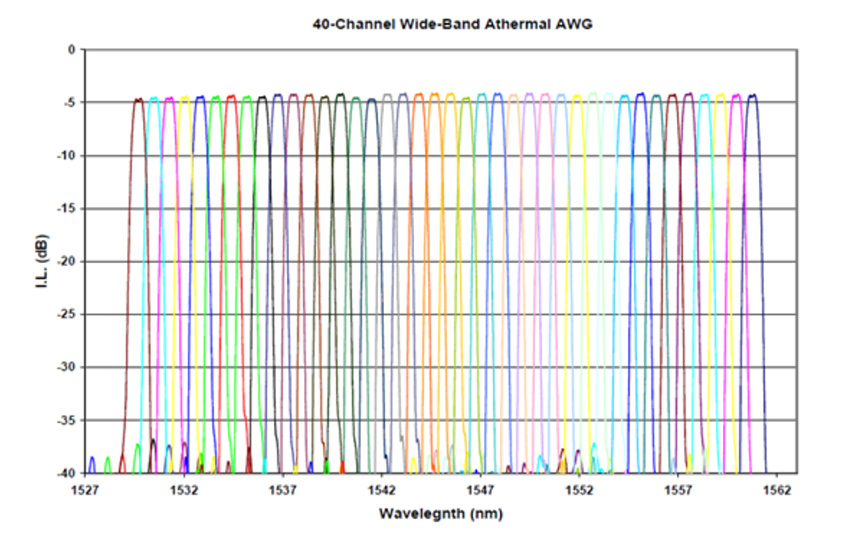

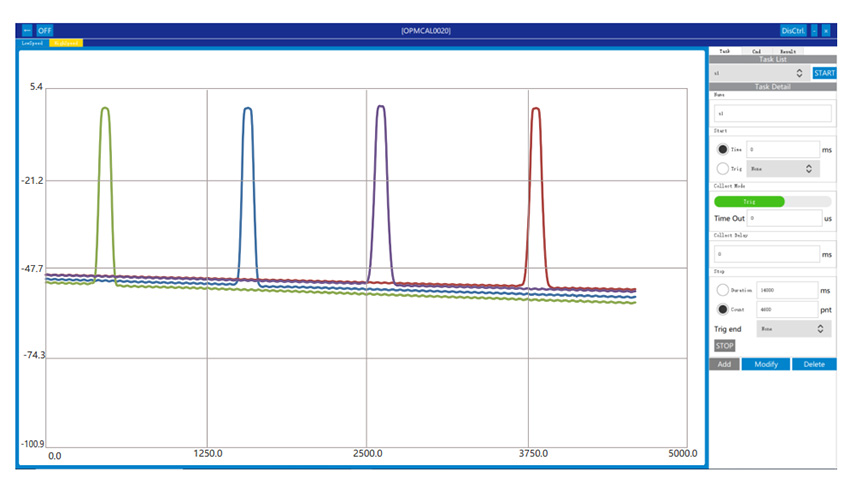

結合可調諧光源，高速光功率計在光無源器件波長掃描測試中的關鍵應用。
無源器件（DWDM,AWG,WSS等器件）的快速掃描測試中頻譜隔離是測量器件多路波長復用的關鍵環節，它將決定信號在不同波長的串?dāng)_，評估測量指定波長的插入損耗以及對其他波長的抑制隔離或路由波長至其他位置的重要指標。
易于集成的自動化控制指令+專屬的DEMO演示軟件
通用的光學測試平臺OMEGA，配備了以太網接口，RS232接口以及USB通訊接口，用戶可通過配備的通用通訊協議指令集，輕松實現二次軟件開
發。同時我們還配有專屬的DEMO演示軟件，方便客戶評估和展示。

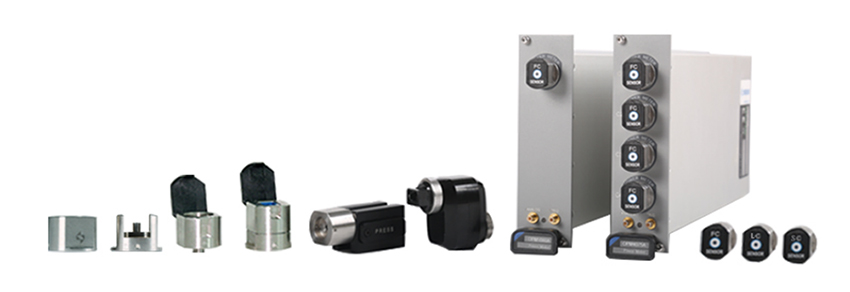

為了方便用戶使用，獲得最大的靈活性，Dimension光功率計模塊提供了豐富的可互換探測器適配器接頭，（可用于各種連接器類型詳情見后面附表），
以及允許進行裸光纖測量的光纖夾持器。產品以標準配件的形式附帶了連接 (FC) 探測器適配器，而且還提供外置探頭延長電纜，供遠程頭用戶選擇使用。
主要規格參數
| 產品型號 | OPM2XXXA |
| 通道數 | 1/2/4 |
| 探測器種類 | InGaAs |
| 探測器尺寸 | 2mm |
| 波長范圍 | 850nm~1650nm |
| 光功率探測范圍 | +10dBm~-75dBm(Tpy.) |
| 最大安全光功率 | +13dBm |
| 線性度[1] | ±0.05dB(+5dBm~-50dBm) |
| 偏振相關響應[2 | ±0.01dB(0dBm~-50dBm)(Tpy. |
| 不確定度[3 | ±(5%+500pW) |
| 功率分辨率 | 0.001dB |
| 波長分辨率 | 0.1nm |
| 采樣速率 | 10Khz(MAX) |
| 回波損耗 | >55 dB |
| 存儲深度 | 1000萬/每通道 |
| 觸發輸入 | 支持 |
| 模擬信號輸出 | 支持 |
| 光纖類型 | SM/MM |
通用規格
| 控制接口 | 網絡、USB、實體按鍵、觸摸屏 |
| 結果輸出 | mW/dB/dBm可選 |
| 推薦重新校準時間 | 2年 |
| 預熱時間 | 20分鐘(存儲與使用溫度一致) 60分鐘(存儲與使用溫度不一致) |
| 工作溫度 | 10℃~40℃ |
| 存儲溫度 | -40℃~70℃ |
| 電源 | 90～260V AC |
| 尺寸 | 單插槽模塊285mm×133×35mm |
備注：
[1]不包含噪聲和漂移，連續波，1000至1600nm。
[2]溫度為23℃±1℃,使用FC無角度連接器，波長1550nm,功率恒定。
[3]溫度為23℃±1℃,使用FC無角度連接器，波長范圍1000nm到1640nm之間。
波長小于1000nm時會增加1%的不確定度，波長超過1640nm時會增加6%的不確定度。
[4]測試光纖類型為標準SM9/125光纖，MM 62.5/125光纖。

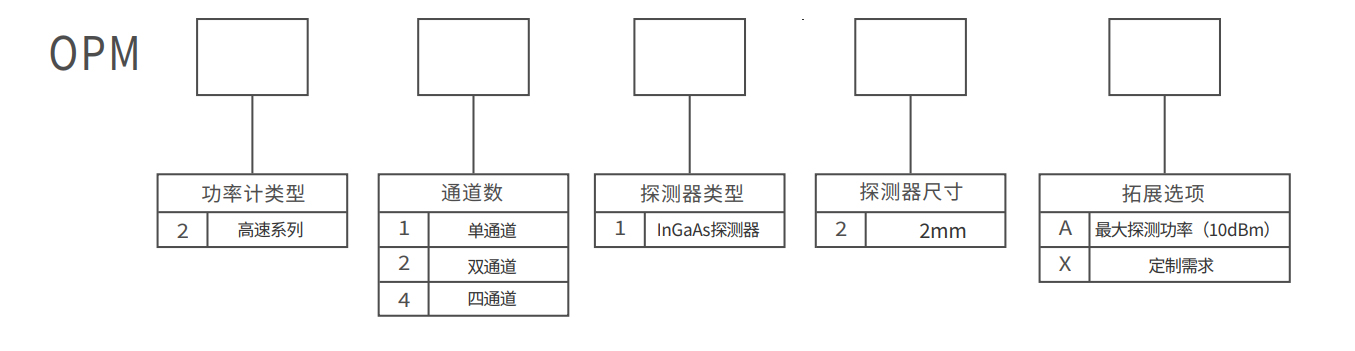

訂購信息
舉例：
型號：OPM2212A 高速光功率計，雙通道，2mm InGaAs探測器，最大探測功率+10dBm。
