MT Pro 單多芯一體干涉儀-維度科技

MT Pro 是一款集單多芯一體的雙光源干涉儀。結合Dimension高科技自主研發且擁有專利技術的光學系統，提升檢測視場大小，多芯采用非接觸式白光掃描測量，單芯采用紅光相干原理而研制。能夠快速一鍵全自動準確檢測連接器表面3D形貌的各項指標參數，并顯示保存測量結果。配備多款高性能檢測夾具，廣泛應用于實驗室及生產制造。

主要特性

圖像分辨率高達 1.5μm
測量速度快，單芯 0.5s，12 芯 5s
重復性高
采用 0.1nm 精度激光干涉儀標定，測量結果準確
Ferrule 夾具外框定位
支持檢測單芯，多芯（2~72 芯）測量
視場 4.3*3.3mm 可測量單排 16 芯連接器
自動對焦、自動測量功能
自動調整校準參考鏡
0~8°夾具角度快速調節，無需更換夾具
軟件操作界面更直觀

重復性高

采用 0.1nm 精度激光干涉儀標定，測量結果準確

Ferrule 夾具外框定位

支持檢測單芯，多芯（2~72 芯）測量

視場 4.3*3.3mm 可測量單排 16 芯連接器

自動對焦、自動測量功能

自動調整校準參考鏡

0~8°夾具角度快速調節，無需更換夾具

軟件操作界面更直觀

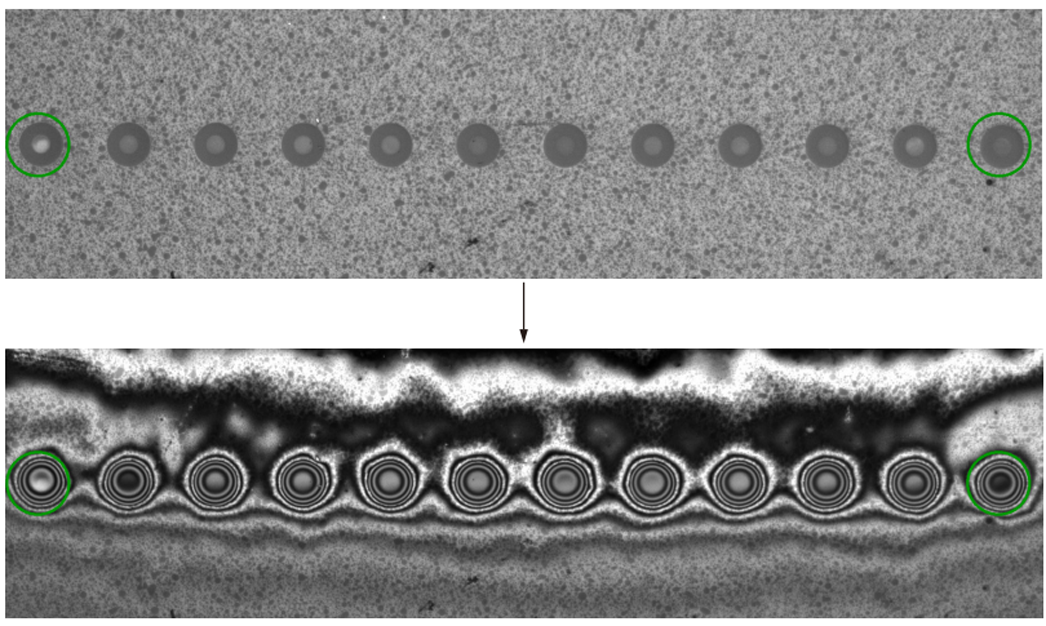

圖像分辨率高達1.5um

MT Pro 針對多芯連接器測量設計了新的光學系統能夠準確還原光纖連接器端面細節及形貌。保證后續計算得到準確結果。

單芯光纖檢測新高度

MT Pro干涉儀采用全新光路設計，光纖高度測量范圍單芯高達 -1000~1000nm，適合各種復雜工況的使用。

數據重復性好

以下是同一個連接器連續測量 10 次的結果。

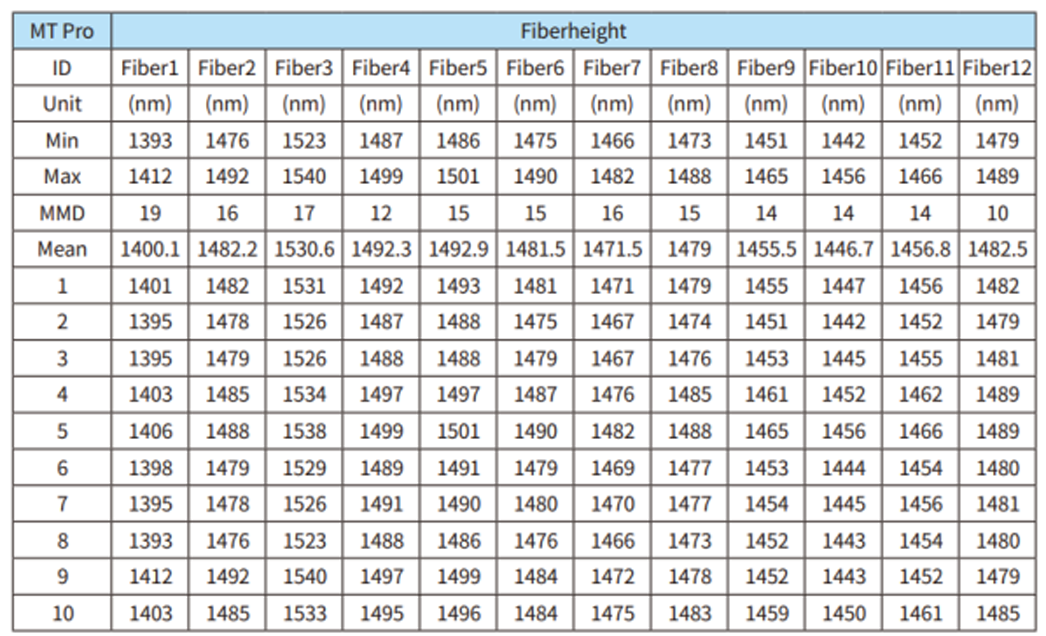

光纖高度測量重復性

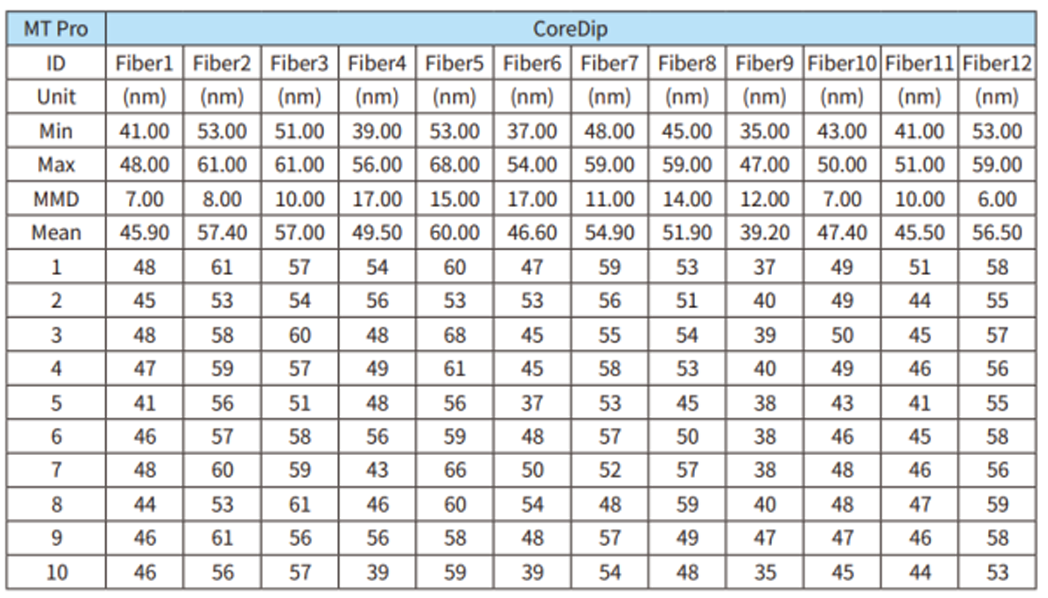

纖芯凹陷測量重復性

測量結果準確

MT Pro干涉儀采用全新光路設計，光纖高度測量范圍單芯高達 -1000~1000nm，適合各種復雜工況的使用。

自動對焦功能

MT Pro 在每次測量時都啟動了自動對焦保證從最佳位置開始面型掃描，從而能夠最大范圍還原出各種連接器的表面形貌，即使端面形狀不是很理想的連接器也能夠被準確測量。自動對焦功能大大簡化了測量操作，特別是 APC 連接器。

自動校準參考境

維度科技的干涉儀校準方案是采用自動調整參考鏡，而非手動調整夾具平臺或用數據補償的方案。

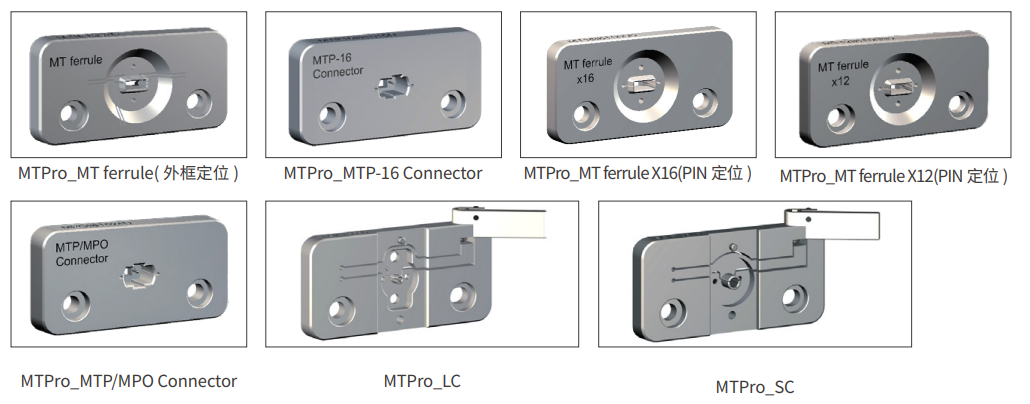

獨特MT Ferrule 外框定位測量夾具

維度科技外框定位測量技術擁有技術專利，優點顯著。

1. 外框定位 MT Ferrule 可用于 MT4，MT8， MT12 ,MT16 ，MT24，MT32 ，MT48 ，MT72全系列 ferrule 測量無需更換夾具。

2. 保證了 Ferrule 角度測量的準確性和重復性

3. 長壽命不易損傷

4. 避免了對被測件 PIN 孔的損壞

5. 有助于分析研磨夾具角度的準確性

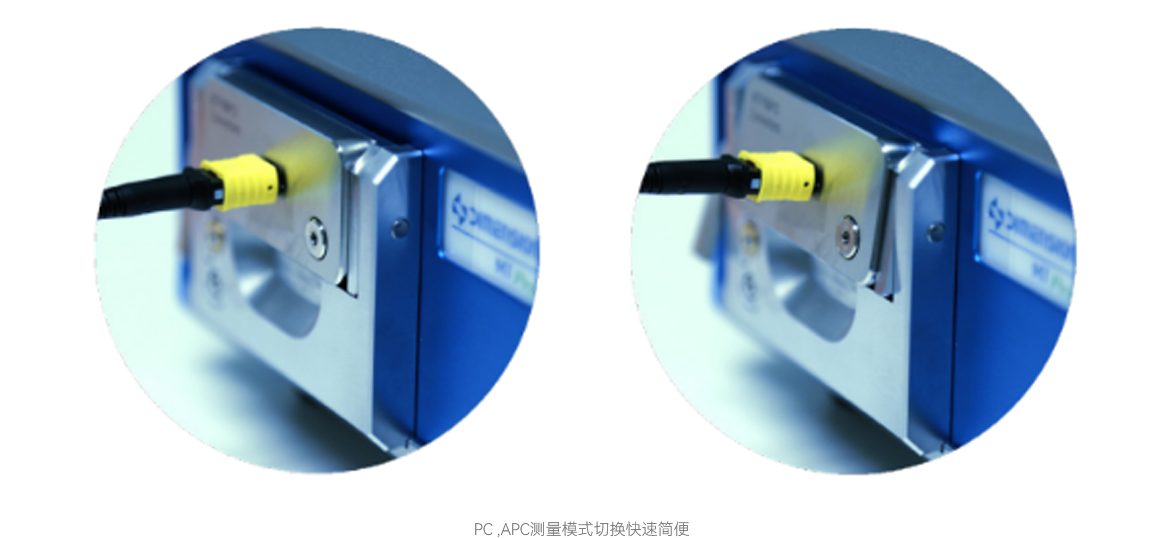

0~8°夾具角度快速切換

MT Pro 的獨特夾具平臺設計 , 能夠快速實現 0~8°的寬廣角度調節，無需更換夾具再次校準，能夠保證更高的重復性和再現性，可檢測全類型的多芯 PC 和 APC 產品。

一鍵式操作

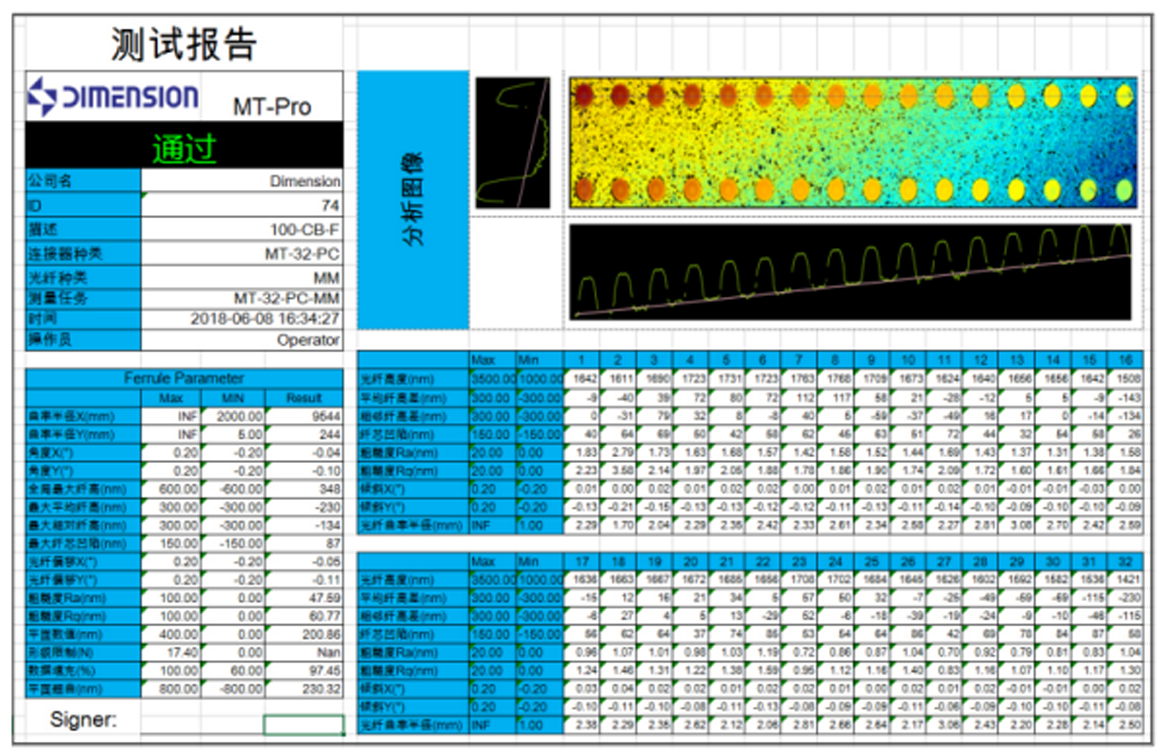

一鍵式全自動的測試流程，只需一次點擊鼠標即可自動對焦、自動掃描、自動分析、自動計算，數秒內完成測量及報告存儲。

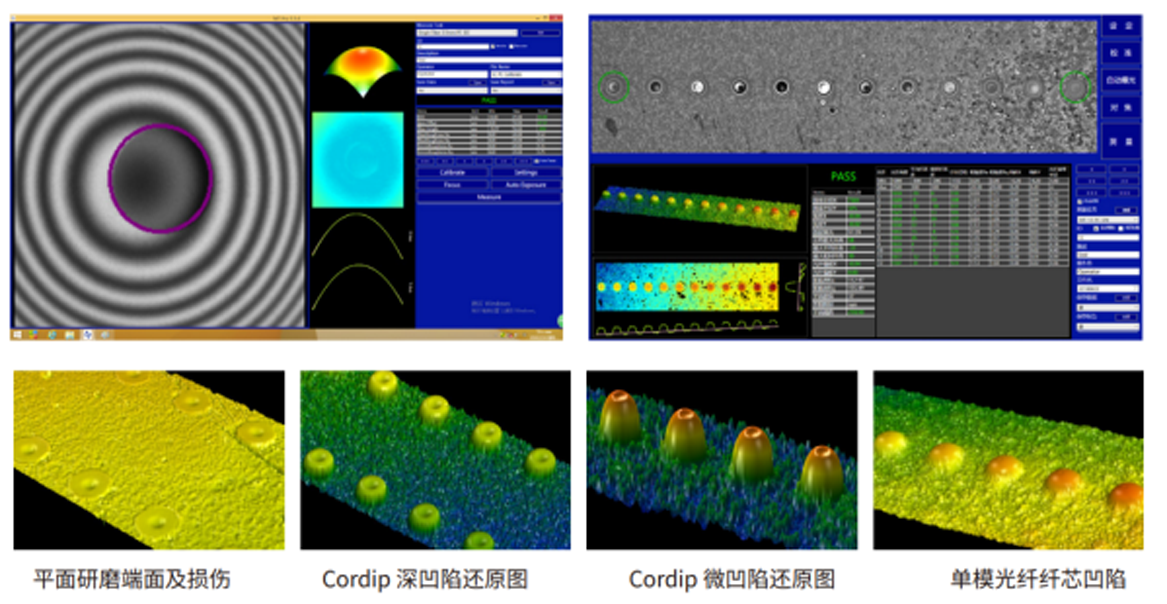

簡潔的軟件界面和卓越的3D還原能力

MT Pro 干涉儀測量軟件界面采用簡潔的模塊化顯示，直觀便于操作。實時圖像清晰，3D 還原圖，表面粗糙度圖、剖線圖，及各個參數測量結果同相關信息一目了然。測量操作和設置簡單易行，單多芯測量一鍵切換。

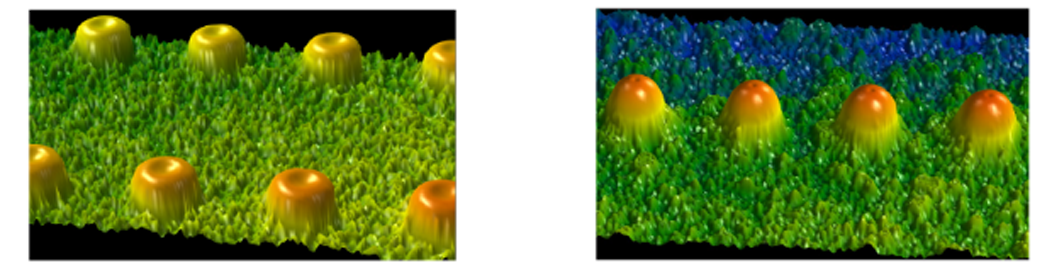

細節還原清晰準確戶能直觀看到光纖端面研磨狀況，幫助工程師對研磨工藝作出改進。

急速檢測

MT Pro 的軟硬件設計極大的提高了測試的速度，12 芯 MT 連接器的測試 5 秒鐘內完成，單芯產品檢測 0.5s 內完成。

性能參數

多芯模式	測量參數	測試范圍	重復性	再現性
	X , Y 曲率半徑 *(mm)	3~Flat	0.3%	0.5%
	X , Y 端面角度 *(° )	0(PC) 或8(APC)	±0.01	±0.02
	光纖高度 *(um)	-2 — +8	±0.015	±0.025
	纖芯凹陷 *(um)	-1~+1	±0.01	± 0.015
單芯模式	曲率半徑R*（mm）	3~∞	±0.1%	±0.2%
	光纖高度H*（nm）	-1000~+1000	±1	±2
	頂點偏移L*（um）	0~200	±0.5	±1.5
	APC角度*(°)	0或8	±0.01	±0.015
	多芯測量速度		5s （MT12）
	單芯測量速度		0.5 秒
測試連接器種類		MT P/MPO PC (Without PIN & With PIN)
		MT P/MPO APC (Without PIN & With PIN)
		MT Ferrule PC (Without PIN & With PIN)
		MT Ferrule PC (Without PIN & With PIN)
		Single Fiber(FC、SC、ST、LC、MU、E2000PC&APC)
分辨率		1.5um
光源		白色LED+單色雙光源
電源電壓		DC 24V
重量		5.2kg( 主機 )
體積		264mmx157mmx107mm
